Предназначен для погрузки сельскохозяйственных материалов, сыпучих строительных грузов, лесоматериалов, укладки в скирду рулонов и копен сена, соломы, выполнения лёгких землеройных и планировочных работ.

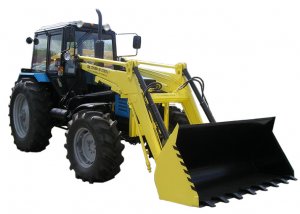

Погрузчик состоит из колесного трактора "БЕЛАРУС-1221" и средства погрузочного универсального ПТС-1 со сменным рабочим органом. Погрузчик может быть укомплектован следующими сменными рабочими органами: ковшом основным, ковшом увеличенным, ковшом для корнеплодов, приспособлением для захвата рулонов, отвалом с захватом, отвалом, приспособлением для скирдования сена и соломы, вилами с прижимом.
Управление рабочими органами и стрелой погрузчика осуществляется из кабины, при помощи распределителя и гидросистемы трактора.
|
|
Отвал с захватом |
 |
Приспособление для скирдования
сены и соломы
|
 |
Ковш для корнеплодов |
 |
Вилы грузовые |
 |
Ковш увеличенный |
 |
Вилы грузовые с прижимом |
 |
Приспособление для силоса
(сменный рабочий орган
захвата рулонов)
|
 |
Захват рулонов
|
|
Модель
|
"БЕЛАРУС" 1221 П11
|
|
Тип погрузчика
|
Погрузчик фронтальный
сельскохозяйственный
циклического действия
|
|
Базовое шасси
|
трактор "БЕЛАРУС-1221"
|
| Рабочее оборудование |
Средство погрузочное ПТС-1 |
| Управление рабочими органами погрузчика |
С помощью гидрораспределителей
с ручным управлением. Питание
гидросистемы управления от
гидросистемы трактора
|
|
Номинальная грузоподъемность, кг
|
1100
|
|
Масса, кг:
— эксплуатационная
— полная
|
6450±150
7550±150
|
|
Номинальная вместимость рабочих органов, м3, не менее:
— ковша основного
— ковша увеличенного
— ковша для корнеплодов
— отвала с захватом
— приспособления для скирдования сена и соломы
|
1,1
1,3
1,3
0,4
9,0
|
|
Ширина захвата рабочих органов, м, не менее:
— ковша основного
— ковша увеличенного
— ковша для корнеплодов
— отвала с захватом
— приспособления для скирдования сена и соломы
|
2,1
2,3
2,3
2,0
2,0
|
| Максимальная рабочая высота, мм |
5200 |
| Максимальная высота выгрузки ковша, мм |
3500 |
| Максимальный угол выгрузки ковша, мм |
55° |
| Глубина копания, мм, не менее |
100 |
|
Высота погрузки приспособлением для
скирдования сена и соломы, м, не менее
|
5,4 |
|
Габаритные размеры погрузчика в транспортном
положении с основным ковшом, мм:
— длина
— ширина
— высота
|
7260±300
2250±100
2850±50
|
| Допустимая транспортная скорость, км/ч, не более |
20,0 |
| Рабочая скорость, км/ч, не более |
8,0 |
|
